Vakuummotor GL-V08/10S


Zurück

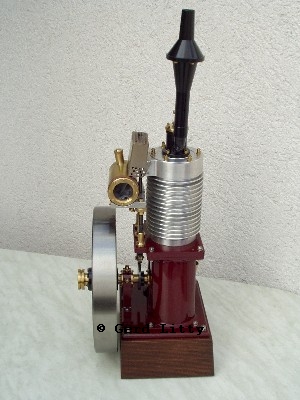

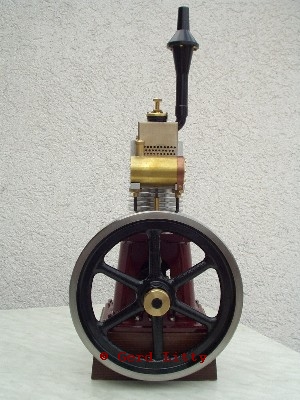

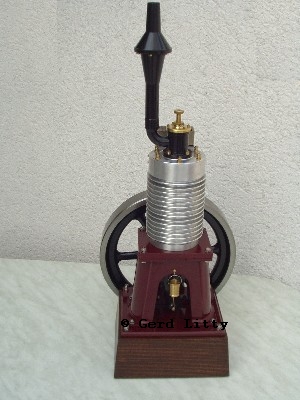

Ansichten vom Vakuummotor GL-V08S

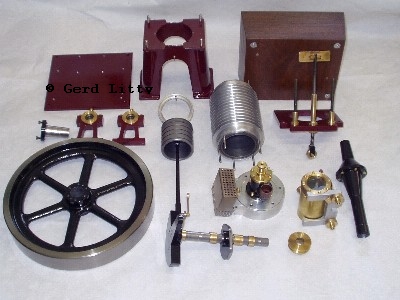

Alle Einzelteile im Überblick

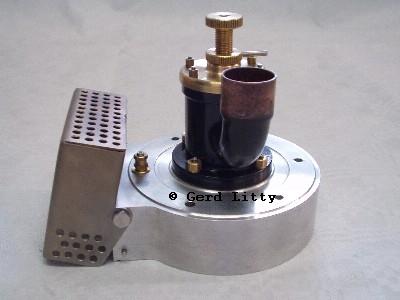

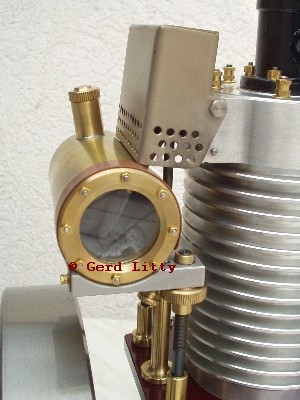

Und hier noch ein paar Details



Technische Daten:

Abmessungen:

Gesamtlänge         253 mm

Gesamtbreite        272 mm

Gesamthöhe          646 mm

Gewicht                18,7 kg

Baujahr                 :  2008

Brennstoff             : Bioethanol

Schmiermittel        : Caramba "Graphit Mulitiöl" und synth. Zweitaktmotorenöl



Ausführung:

Stehender Zylinder aus einer Aluminiumlegierung mit eingeschrumpfter Grauguss-Laufbuchse,

Bohrung: ø 62,5 mm, Hub: 90 mm,

Grauguss-Kolben mit einem Kolbenring,

Steuerung: Einlass durch über Nocken und Gestänge gesteuerten Rechteckschieber, Auslass durch selbsttätiges Plattenventil,

Die Kurbelwelle, das Kurbellager und die Nockenrolle sind wälzgelagert,

Schwungrad ø 272 mm.

Luftkühlung.

Befeuerung mittels Spiritusbrenner.



Der Aufbau und die Wirkungsweise dieses Vakuummotors:

Der stehende Zylinder mit Luftkühlung besteht bei diesem Vakuummotor aus einer Aluminiumlegierung mit einer eingeschrumpften Laufbuchse aus Grauguss. Darin läuft ein Kolben aus Grauguss, der über die Schubstange mit der Kurbelwelle verbunden ist. Auf der Kurbelwelle befinden sich eine Kurbelwange mit Ausgleichsmasse, ein Schwungrad und der Nocken zur Steuerung des Einlassschiebers. Die Bewegung des Steuernockens wird über eine Rundführung und ein Gestänge auf den seitlichen Rechteckschieber übertragen. Am Zylinderkopf befindet sich oben das selbsttätige Plattenauslassventil.



Die Vorgänge während einer Umdrehung des stehenden Vakuummotors:

Beim Abwärtshub des Kolbens öffnet das Einlassventil und die heißen Brenngase des sich davor befindlichen Brenners werden in den Zylinderraum eingesaugt.

Im Bereich des unteren Totpunktes schließt sich das Einlassventil. Die Brenngase im Zylinder kühlen nun ab und es entsteht ein leichter "Unterdruck". Der äußere Luftdruck bewegt den Kolben wieder nach oben. Das restliche Gas im Zylinder wird dann leicht komprimiert und durch das sich öffnende Auslassventil, mit dem dabei typischen Auspuffgeräusch, ausgestoßen.

Im oberen Totpunkt schließt sich nun das Auslassventil wieder und der Zyklus beginnt von neuem.



Besonderheiten:

Der Vakuummotor hat im Vergleich zum Stirlingmotor ein offenes System, d.h. bei jedem Takt wird das Arbeitsmedium ausgetauscht.

Diese Motoren sind, auch wenn sie als Mehrzylinder ausgeführt sind, nicht selbstanlaufend.

Der Motor läuft nur in eine Richtung. Diese ist durch die Einstellung des Einlassventils vorgegeben.

Durch die Verwendung einer Grauguss Laufgarnitur muss der Zylinderraum und der Kolben geschmiert werden.

Wie beim Stirlingmotor ist ein Schwungrad zur Überwindung der Totpunkte erforderlich.



Wie kam es zum Bau der Maschine:

Nach der Anfertigung verschiedener Flammenfresser wollte ich auch einmal einen größeren Vakuummotor bauen, da mir der Sound dieser Maschinen schon immer sehr gefallen hatte. Anfangs dachte ich noch über eine liegende Variante nach, dies zerschlug sich dann aber auf Grund der nicht vorhandenen  Aufbewahrungsmöglichkeit.  Bei den stehenden Maschinen fielen mir immer wieder der Vogt VS und der RÜMO VST 45 auf. Jede Maschine hat gewiss ihren Reiz, aber ich wollte auf dieser Basis und der von mir gemachten Erfahrungen etwas ähnliches Bauen. So kam es dann zu dem Motor und das Ergebnis konntet Ihr ja oben anschauen.



Im Spätjahr 2010 hat der Motor noch einen kleinen  Bruder bekommen. D.h. ich habe den gleichen Motor jedoch nur mit 80% der Größe noch einmal gebaut. Für diesen Motor habe ich dann auch einen Bauplan erstellt.

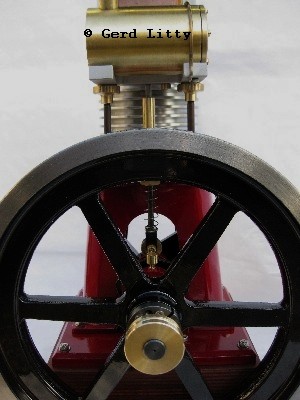

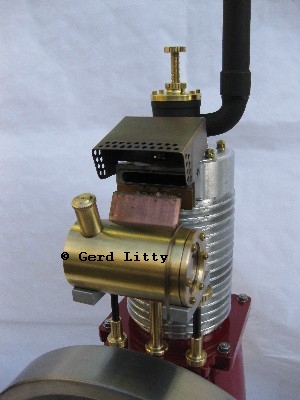

Details vom Vakuummotor GL-V10S

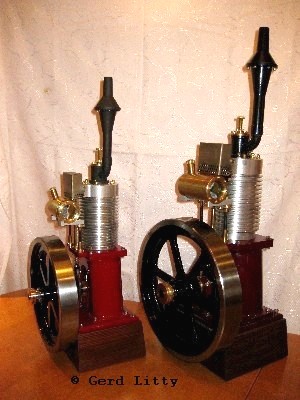

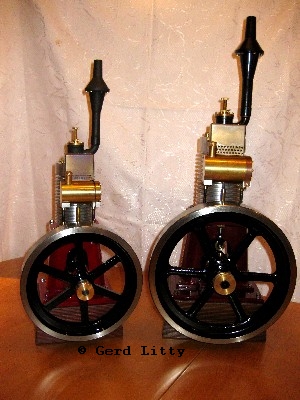

Die "Brüder"

Technische Daten:

Abmessungen:

Gesamtlänge         210 mm

Gesamtbreite        224 mm

Gesamthöhe          545 mm

Gewicht                11,0 kg

Baujahr                 :  2010

Brennstoff              : Spiritus

Schmiermittel        : WD-40, bzw. Zweitaktmotorenöl



Vom GL-V08S abweichende Ausführung:

Bohrung: ø 50 mm, Hub: 74 mm,

Schwungrad ø 224 mm.

Der übrige Aufbau und die Wirkungsweise des Vakuummotors entspricht dem GL-V08S.



Der Bauplan zum Vakuummotor GL-V10S besteht aus:

24 Stück Fertigungs- und Zusammenbauzeichnungen

  1 Stück Modifikationszeichnung (Stand 12.2015)

  1 Stück Stückliste (2 Seiten)

  1 Stück technische Beschreibung (2 Seiten)

  Eventuell wird zusätzlich zu dem Plan noch eine

  Baubeschreibung mit Montage- und Betriebsanleitung

  erstellt!
