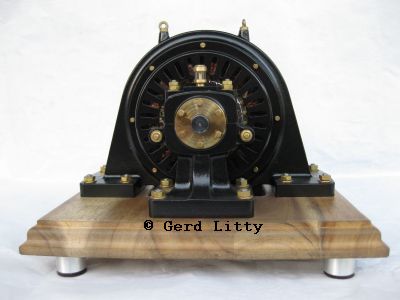

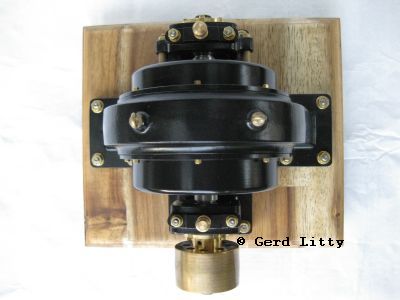

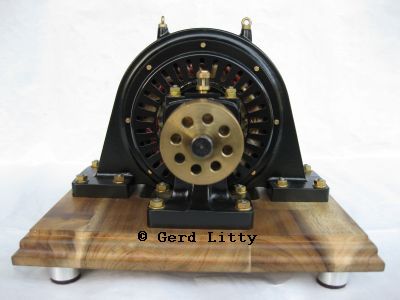

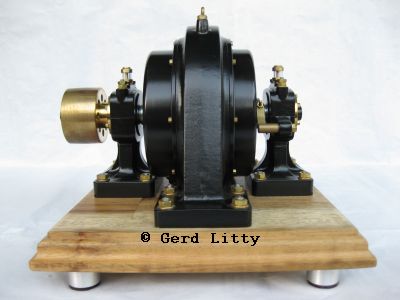

Ansichten des 3-Phasen-Wechselstromgenerators

Die Schleifringe der Erregerattrappe

Technische Daten:

Abmessungen:

Gesamtlänge         :  181 mm

Gesamtbreite        :  198 mm

Gesamthöhe          :  155 mm

Gewicht                :  2,40 Kg

Baujahr                 :  2010

Ausführung:

3-Phasen-Wechselstromgenerator,

Rotor      : 32 Permanentmagnete 25x4x2 mm auf Träger ø 49 mm,

Stator     : 12 Spulen mit je 80 Windungen im Blechpaket.

Erregereinrichtungsattrappe mit Kohlehaltern.

Wälzgelagerte Rotorwelle.

Flachriemenscheiben ø 38 mm

Der Aufbau und die Wirkungsweise dieses Generators:

Bei diesem Wechselstromgenerator sind auf der Rotorwelle 32 Permanentmagnet 25x4x2mm wechselweise polarisiert befestigt. Sobald der Rotor mit den Magneten in Drehung versetzt wird, wird in den Statorspulen eine 3-Phasige Wechselspannung erzeugt. Diese Wechselspannung wird dann in einem nachgeschalteten Diodengleichrichter in eine Gleichspannung umgewandelt.

Besonderheiten:

Der Generator entstand aus Gussteilen die in Kleinserie für Mitglieder des Dampfforums abgegossen wurden.

Hier habe ich noch einen Satz bearbeitete Gussteile incl. Wicklung und Rotor den ich evtl. abgeben könnte.
